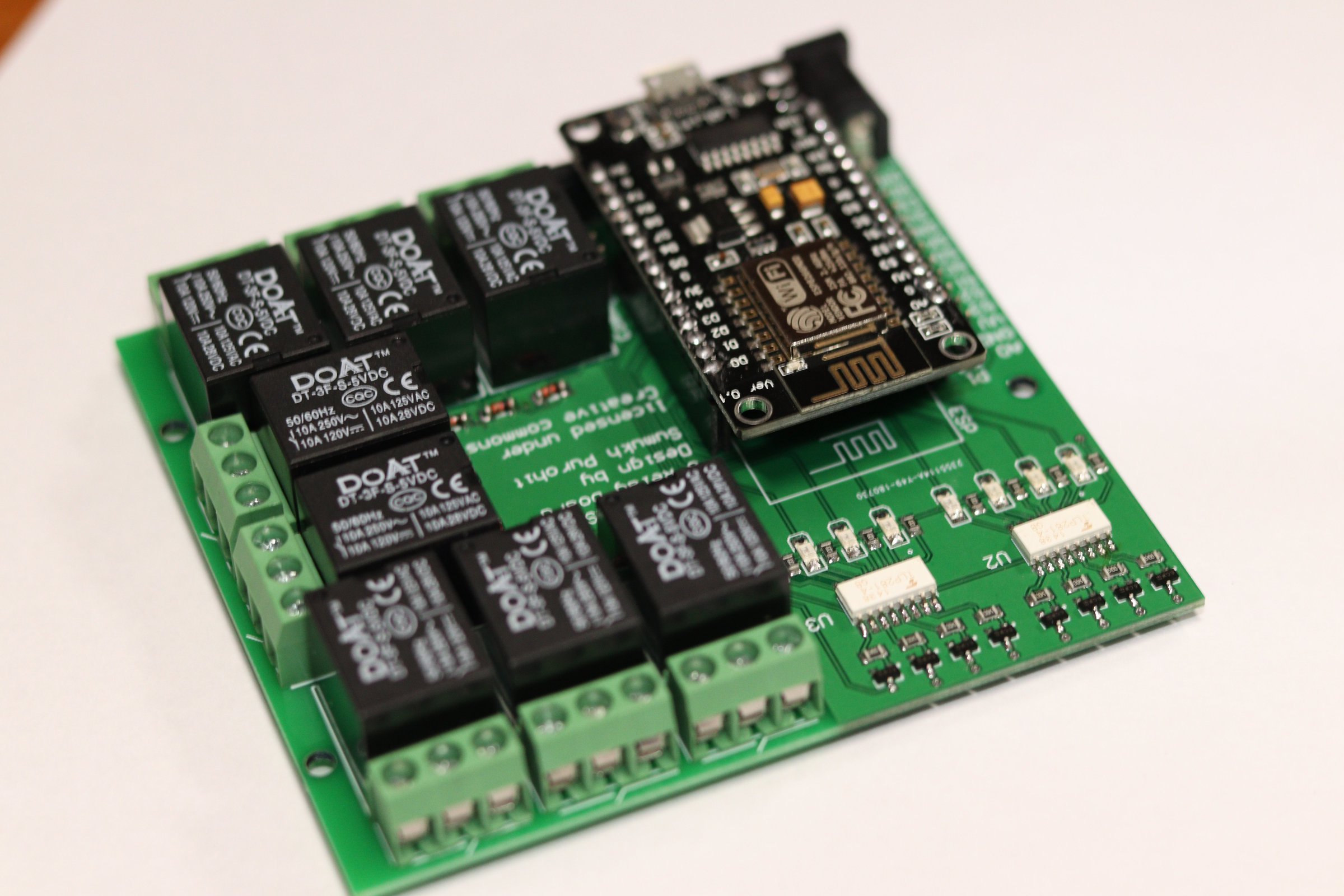

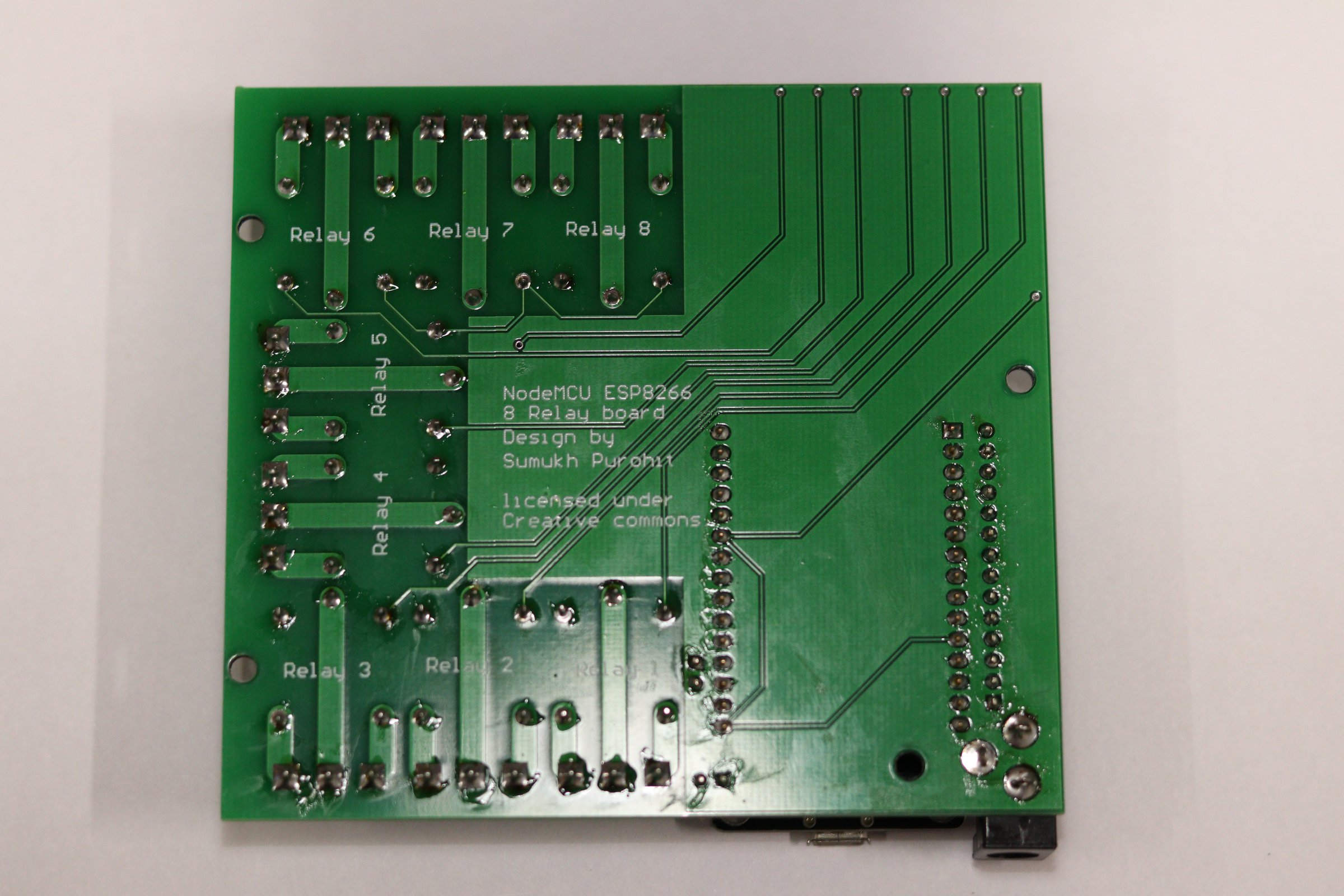

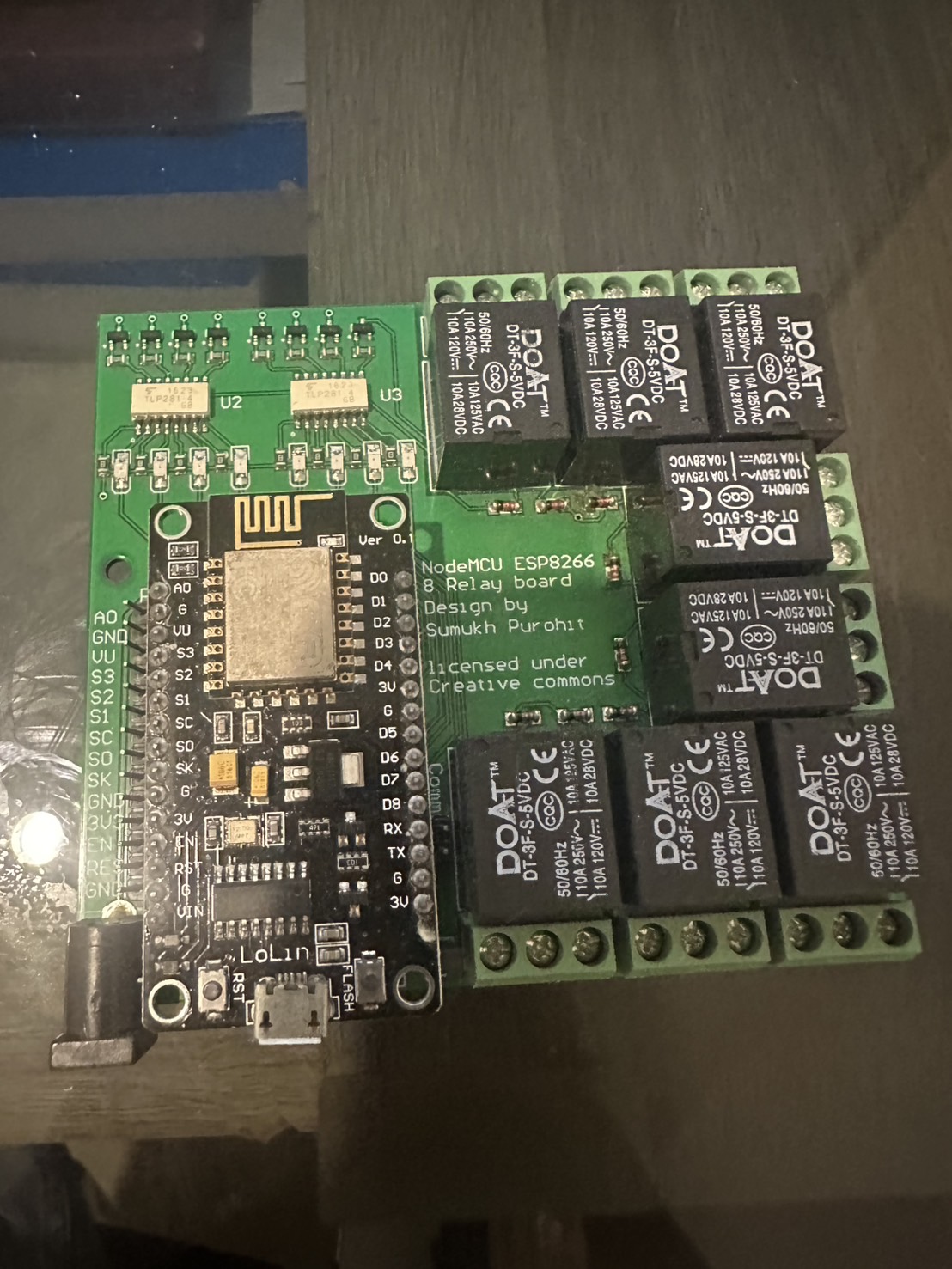

Why to use relay boards The board can be used or IoT applications which involve switching devices as primary application.

The relay board has the wifi on board so it will minimize the number of wires in your IoT project. Total 8 GPIOs are used for

controlling 8 relays. The unused pins are soldered to headers and kept open for other applications and connecting different sensors. The basic pin diagram of NodeMCU can be found below under the documentation link.

เหตุใดจึงต้องใช้บอร์ดรีเลย์ บอร์ดนี้สามารถใช้กับแอปพลิเคชัน IoT ที่เกี่ยวข้องกับอุปกรณ์สวิตช์เป็นแอปพลิเคชันหลัก บอร์ดรีเลย์มี Wi-Fi บนบอร์ด จึงช่วยลดจำนวนสายในโครงการ IoT ของคุณได้ GPIO ทั้งหมด 8 ตัวใช้สำหรับควบคุมรีเลย์ 8 ตัว พินที่ไม่ได้ใช้งานจะถูกบัดกรีเข้ากับส่วนหัวและเปิดทิ้งไว้สำหรับการใช้งานอื่นๆ และเชื่อมต่อเซ็นเซอร์ต่างๆ ไดอะแกรมพินพื้นฐานของ NodeMCU สามารถดูได้ที่ด้านล่างภายใต้ลิงก์เอกสารประกอบ

NodeMCU can be programmed using Arduino as well. Use this relay board and make your IoT simpler and compact like never before

The application can be developed using MIT app inventor and google firebase or Android Studio. MIT app inventor Android studio

ดูการใช้งานได้ที่ https://github.com/futuretech208/Node_MCU
และเอกสารประกอบ https://nodemcu.readthedocs.io/en/release/

Specifications

• Compact form factor (Just 10cm X 10cm).
• Relays rated for 10A.
• Unused GPIOs are open for developers.
• Rx, Tx headers for connecting to Arduino.
• Separate COM, N/C, N/O for each relay.
• You can use your own NodeMCU board.
• Toshiba Optoisolator for reliability.
• Each module is tested after soldering.
• Separate LED for indication of relay ON/OFF.
• Requires external supply for relay (~9V DC is fine).
• Onboard regulator AMS1117 (for getting fixed 5V going as Vin to NodeMCU.)
